Você pode ter a certeza de comprar analisadores de impedância E4991B de nossa fábrica. O analisador de impedância E4991B com uma faixa de frequência de 1 MHz a 3 GHz, precisão básica de 0,65% em uma ampla faixa de impedância, opções de medição de material para análise de características de temperatura e função de leitura direta de permissividade e permeabilidade.
Você pode ter a certeza de comprar analisadores de impedância E4991B de nossa fábrica. Analisador de impedância E4991B 1 MHz - 3 GHz

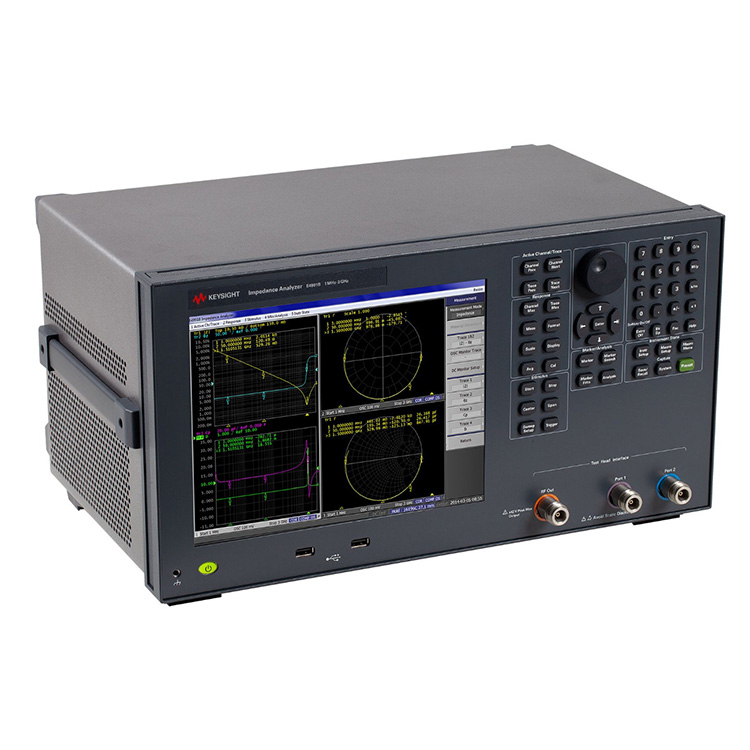

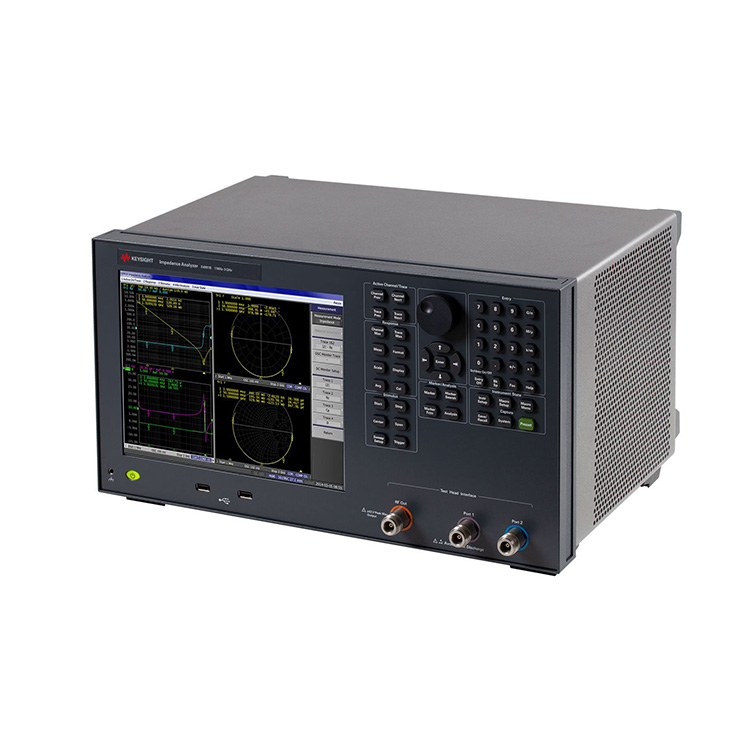

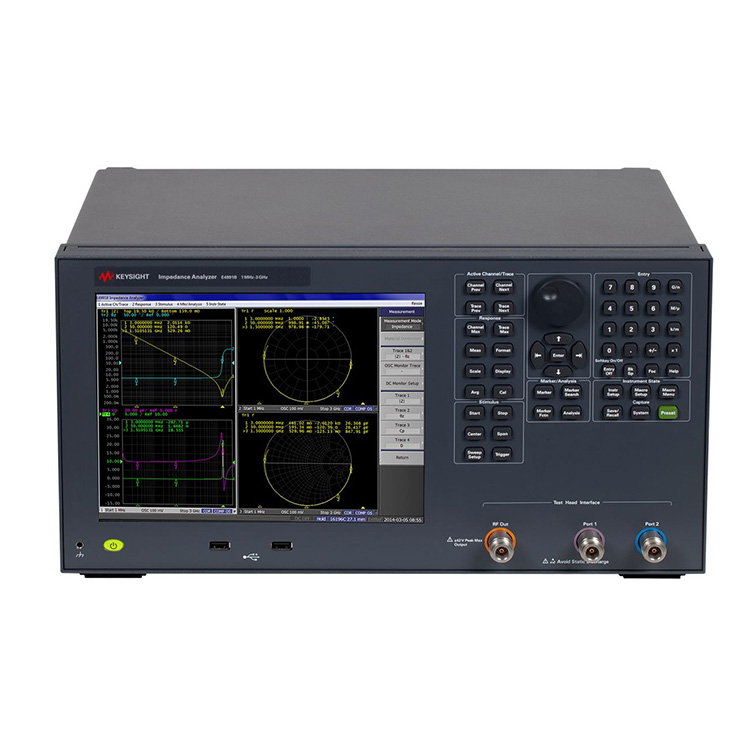

O analisador de impedância E4991B da Keysight é a solução perfeita para caracterizar e avaliar componentes eletrônicos, dispositivos semicondutores e materiais.
Três opções de frequência atualizáveis: 1 MHz a 500 MHz/1 GHz/3 GHz
Precisão básica ±0,65% e faixa de impedância de 120 mΩ a 52 kΩ (faixa de precisão de medição de 10%)
Parâmetros de medição: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. A opção 001 é necessária)
Polarização CC integrada (Opção 001): 0 V a ±40 V, 0 A a ±100 mA
4 canais e 4 traços em LCD colorido de 10,4 polegadas com tela sensível ao toque
Função de análise de dados: análise de circuito equivalente, teste de linha limite
Medição de material dielétrico/magnético (Opção 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Medição de características de temperatura (opção 007) e recursos confiáveis de medição on-wafer (opção 010)
As opções de medição de materiais fornecem capacidade de análise de características de temperatura (Opção 007) e função de leitura direta de permissividade e permeabilidade (Opção 002).
O kit de conexão da estação de sonda (Opção 010) oferece uma solução precisa de medição de impedância on-wafer ou microcomponente de até 3 GHz.
O E4991B oferece suporte a uma ampla variedade de acessórios de teste projetados para tornar as medições simples e confiáveis.
Quer você esteja em pesquisa e desenvolvimento, controle de qualidade ou inspeção, o E4991B é uma solução ideal para caracterizar e avaliar componentes eletrônicos, dispositivos semicondutores e materiais.
Para medição de materiais, o E4991B funciona com o conjunto de medição de materiais N1500A-005 e oferece medições fáceis (até 1 GHz), desde a configuração de acessórios até a geração de relatórios.
| Informações adicionais: | RF IV, adequado para avaliação precisa de impedância Análise de circuito equivalente (7 modelos) Medição de material. (opc. 002) Teste característico de temperatura (opc. 007) Medição de impedância no wafer. com estação de sonda (opt. 010) 4 canais, 4 traços |
| Precisão Básica: | 0,65% |
| Polarização DC: | 0 V a ±40 V, 0 A a ±100 mA (opção 001) |
| Freqüência: | 1 MHz a 500 MHz/1 GHz/3 GHz |
| Frequência Máxima: | 3GHz |
| Medição: | Método RF-IV |
| Faixa de medição (precisão <10%): | 120 mΩ a 52 kΩ |
| Outros recursos: | Análise de circuito equivalente, teste de linha limite, etc. Medição de material dielétrico/magnético (opção 002), Medição de características de temperatura (opção 007), |
| Recursos especiais: | n / D |
| DUT alvo: | Dispositivo de uso geral Material |
| Tipo: | Analisador de Impedância |
