R&S NRP18STensores de potência de diodo de três caminhos

Modelos disponíveis

Fatos importantes

Medições de potência rápidas e precisas para sinais CW e modulados

100.000 leituras/s

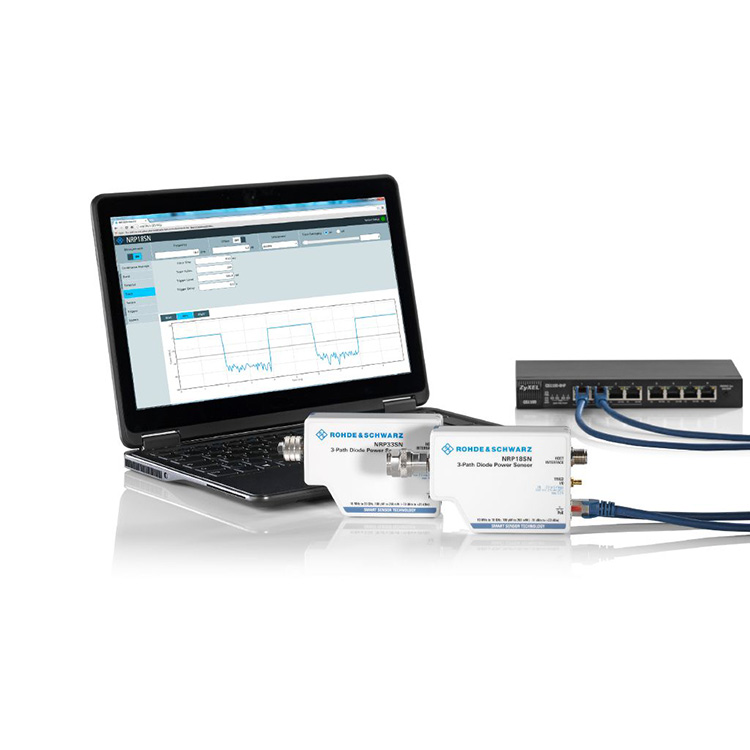

Controle e monitoramento via LAN e USB

Sensores para aplicações de alta potência

Operação flexível com unidade base R&S®NRX

Rápido, preciso e repleto de recursos para medir sinais CW e modulados

Como fabricante profissional, gostaríamos de fornecer sensores de potência de diodo de três caminhos R&S NRP18S.  Os sensores de potência R&S®NRPxxS/SN usam três caminhos de diodo separados, cada um operando na faixa ideal do detector. Como resultado, a potência média pode ser determinada com alta precisão, independentemente do tipo de modulação. Os resultados da medição dificilmente são afetados por sinais ou harmônicos interferentes. Os sensores de potência R&S®NRPxxS/SN, portanto, se comportam de maneira semelhante aos sensores de potência térmica, mas oferecem velocidade significativamente maior. Eles fornecem faixa dinâmica de até 93 dB com um excelente limite inferior de medição de –70 dBm.

O sensor de potência universal

Solução ideal para muitas aplicações

Sensores de potência de diodo de três caminhos são adequados para inúmeras aplicações, pois suportam média contínua, média de burst, média de intervalo de tempo, média de porta e medições de rastreamento. Apresentando excelente desempenho e velocidade e precisão de medição sem precedentes, os sensores podem ser usados ​​para realizar medições precisas de potência média em sinais sem fio, como GSM e 3GPP, bem como em sinais de largura de banda mais alta, como LTE, LTE-Advanced ou 5G.

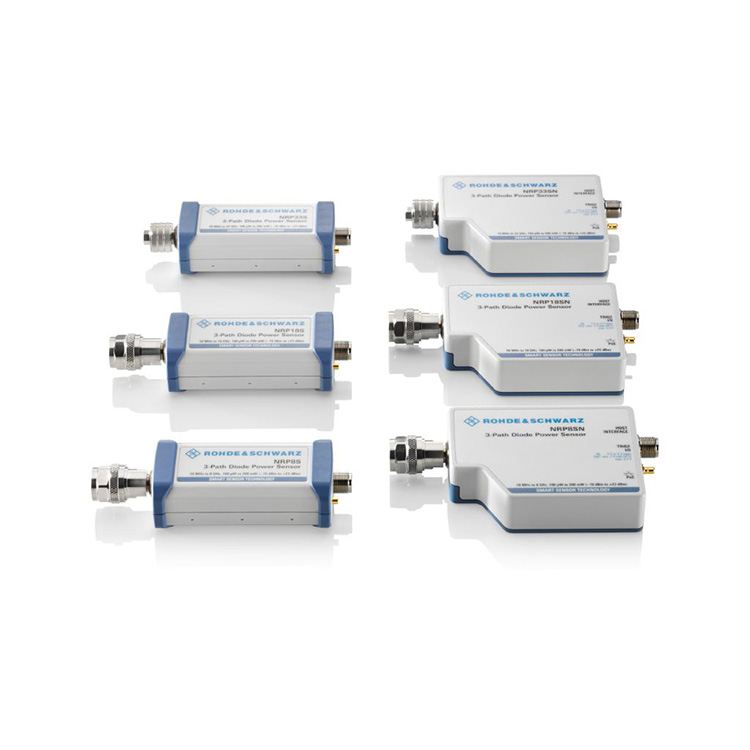

Apenas uma pequena parte da família R&S®NRPxxS(N)

Faixa dinâmica de 93 dB

Conceito de caminho aprimorado

Os sensores de potência R&S®NRPxxS(N) usam três caminhos de diodo separados, cada um operando na faixa ideal do detector. A potência média pode ser determinada com alta precisão, independentemente do tipo de modulação. Os resultados da medição dificilmente são afetados por sinais ou harmônicos interferentes. Portanto, os sensores de potência R&S®NRPxxS(N) se comportam de maneira semelhante aos sensores de potência térmica, mas oferecem velocidade significativamente mais alta e faixa dinâmica de até 93 dB.

Conceito inovador de três caminhos

Velocidade e precisão de medição sem precedentes

Mesmo em níveis baixos até -70 dBm

Para aumentar a precisão da medição em níveis baixos, é necessário calcular a média de vários valores medidos. Embora a média reduza o componente de ruído, ela também retarda a medição. Os sensores de potência R&S®NRPxxS(N) foram, portanto, projetados tendo em mente um ruído de medição extremamente baixo.

Os sensores de potência R&S®NRPxxS(N) podem realizar medições até um limite inferior de –70 dBm com a mais alta velocidade e precisão atualmente disponíveis no mercado.

Novo modo rápido

Medição de tempo ilimitado com até 100.000 medições/s

No modo de média contínua rápida, os sensores de potência R&S®NRPxxS(N) podem realizar até 100.000 medições acionadas/s com um tempo mínimo de repetição de acionamento de 100 µs sem perder nenhuma medição. Esta velocidade de medição é alcançada usando o modo buffer. No modo buffer, todos os dados medidos são coletados dentro do sensor e transmitidos em um bloco ao host do sensor. Os sensores R&S®NRPxxS(N) executam o novo modo rápido sem limitação de tempo!

Sensores para aplicações de alta potência

Realize medições de potência de até 30 W

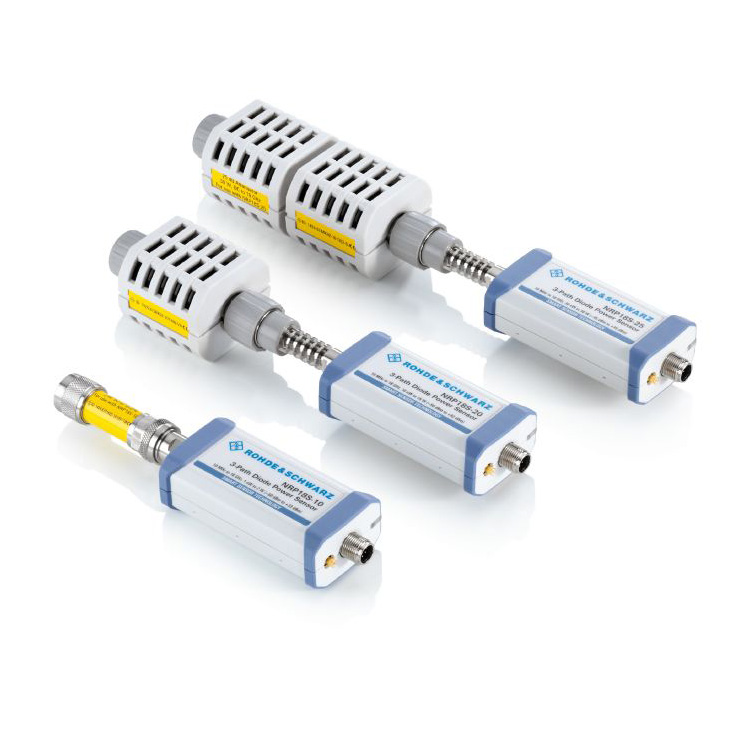

Os sensores de potência de diodo de três caminhos de alta potência R&S®NRP18S-10, R&S®NRP18S-20 e R&S®NRP18S-25 consistem em um R&S®NRP18S e um atenuador upstream de 10/20/25 dB. Eles são capazes de realizar medições de potência de até 2 W, 15 W e 30 W. Quando usados ​​com o atenuador, os erros de incompatibilidade entre o sensor e o atenuador são corrigidos automaticamente. Os parâmetros S do atenuador são determinados e armazenados no sensor durante a produção.

Sensor de potência de diodo de três caminhos compatível com TVAC

Especialmente projetado para uso em câmaras de vácuo térmico (TVAC)

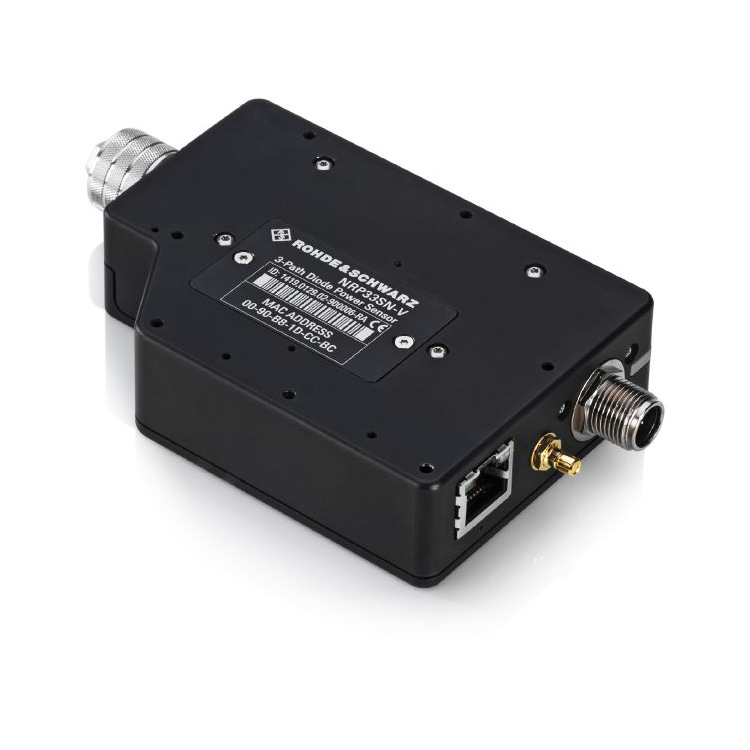

O sensor de potência compatível com TVAC R&S®NRPxxSN-V foi projetado para aplicações de comunicação via satélite em uma faixa de frequência de até 67 GHz. Todos os componentes são cozidos em uma câmara de vácuo durante o processo de produção, de modo que a liberação de gases é reduzida ao mínimo. Graças à sua capacidade LAN, os sensores de potência podem ser facilmente controlados e monitorados de fora da câmara, enquanto os orifícios de ventilação na caixa garantem a equalização da pressão.
