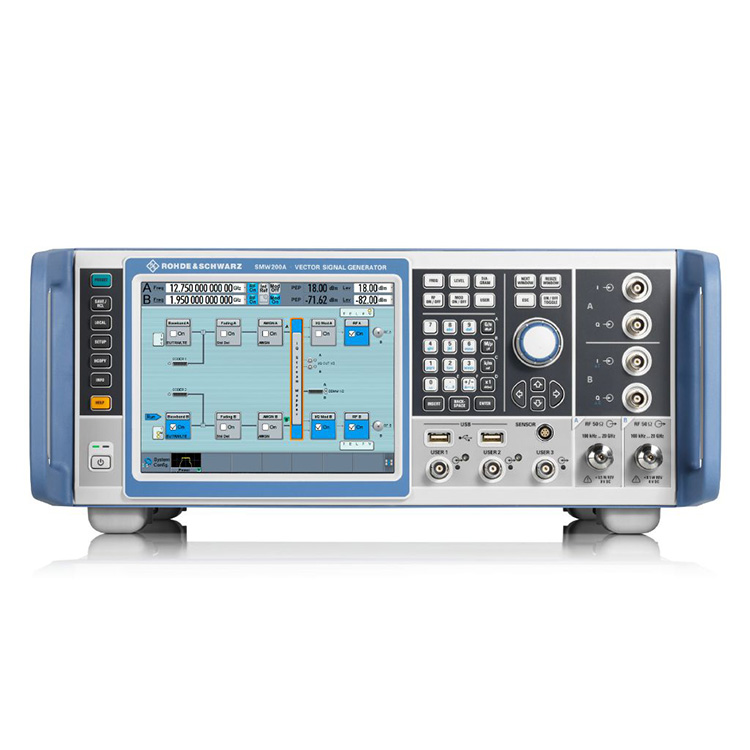

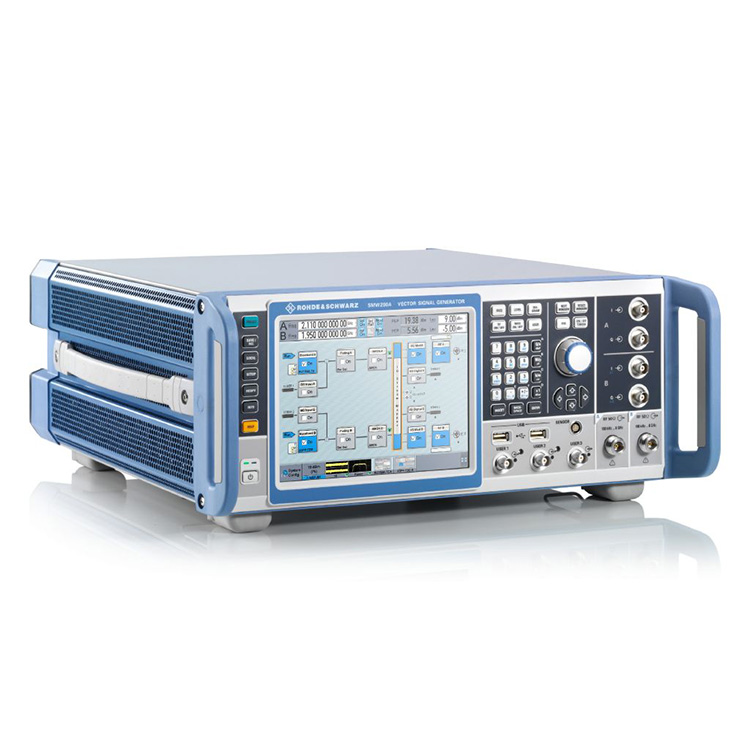

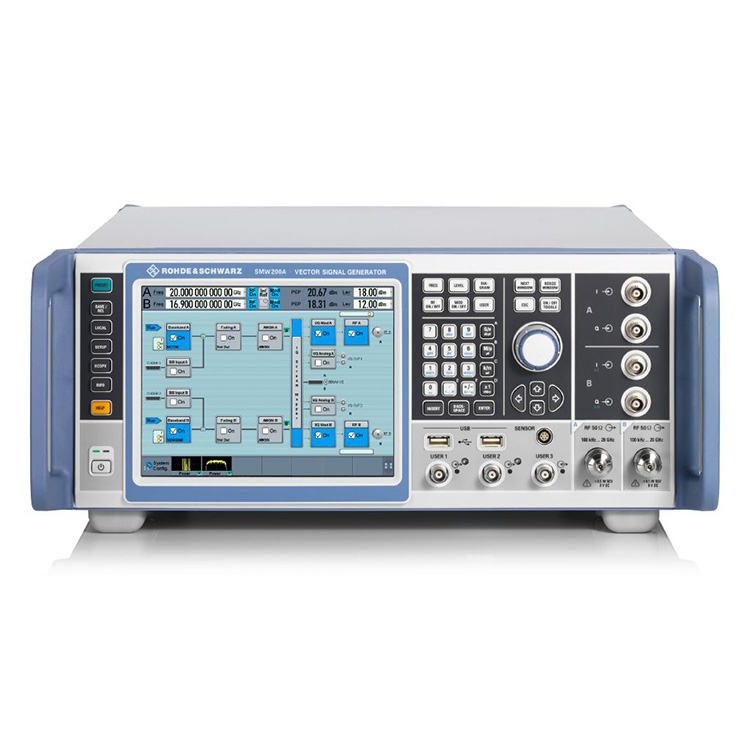

Como fabricante profissional, gostaríamos de fornecer geradores de sinal R&S SZU100A. Também pode ser equipado com no máximo dois módulos de banda base internos e quatro módulos simuladores de desvanecimento. Este conceito produz dois geradores de sinais vetoriais completos em uma única unidade, permitindo fácil geração de cenários de sinais complexos.
| Nome do produto | Faixa de frequência | Faixa de nível | Largura de banda de modulação I/Q | Harmônicos |
| R&S®SZU100A | 100kHz - 67GHz | -120dBm - +18dBm | 2 GHz interno 2 GHz externo |
<-55dBc>3,5 GHz |
Faixa de frequência de até 67 GHz (caminho duplo: até 44 GHz)
Largura de banda de modulação de 2 GHz
Fading integrado com largura de banda de até 800 MHz e MIMO de até 8x8
Geração de sinal para todos os principais padrões de comunicação digital
Simulador avançado de GNSS e radar
Como fabricante profissional, gostaríamos de fornecer geradores de sinal R&S SZU100A. Os requisitos de desempenho e funcionalidade variam dependendo da configuração do teste e da aplicação. O R&S®SZU100A é incomparável no domínio desses diversos requisitos e estabelece novos padrões para geradores de sinais. Ao desenvolver e verificar qualquer tipo de DUT, incluindo componentes, módulos e estações base completas – o R&S®SZU100A gera facilmente os sinais de teste apropriados com desempenho superior. O R&S®SZU100A possui um design modular flexível que pode ser equipado exatamente com as opções que as aplicações exigem. Qualquer configuração é possível, desde um clássico gerador de sinal vetorial de caminho único até um testador de receptor MIMO multicanal.
O R&S®SZU100A cobre a faixa de frequência de até 67 GHz como instrumento de caminho único e até 44 GHz como instrumento de caminho duplo. Também pode ser equipado com no máximo dois módulos de banda base internos e quatro módulos simuladores de desvanecimento. Este conceito produz dois geradores de sinais vetoriais completos em uma única unidade, permitindo fácil geração de cenários de sinais complexos.
O sintetizador de ponta padrão no R&S®SZU100A oferece ruído de fase SSB excepcional e desempenho não harmônico. Várias opções de baixo ruído de fase estão disponíveis para melhorar ainda mais o desempenho. As opções de ruído de fase ultrabaixo R&S®SMW-B711/B721 permitem o melhor desempenho de ruído de fase da categoria. O R&S®SZU100A é perfeito para medições que exigem pureza espectral.
O modulador I/Q de banda larga com largura de banda RF de até 2 GHz cobre todas as aplicações em sua faixa de frequência, incluindo comunicações sem fio, comunicações por satélite e radar. A banda base interna pode gerar sinais com largura de banda de modulação de RF máxima de 2 GHz.
Conversores D/A de última geração e excelente design de cadeia de RF garantem resposta de frequência de modulação excepcional de < 0,4 dB em largura de banda de 2 GHz com excelente desempenho de EVM.

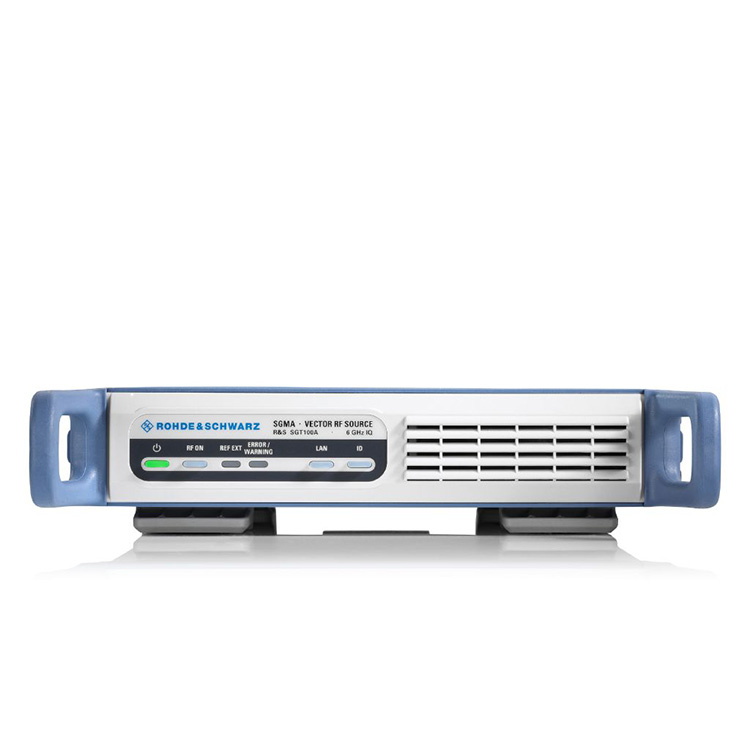

O R&S®SZU100A oferece emulação de canal integrada para até 800 MHz de largura de banda de desvanecimento. Perfis de esmaecimento para todos os principais padrões estão disponíveis como predefinições. Com até 64 canais de fade, todos os principais cenários de fade MIMO, como 2x2, 3x3, 4x4, 8x4, 4x8 e 8x8, podem ser configurados em um único instrumento. A agregação de até oito portadoras também é suportada e os módulos geradores de sinal SGT100A podem ser conectados para fornecer até oito caminhos de RF.

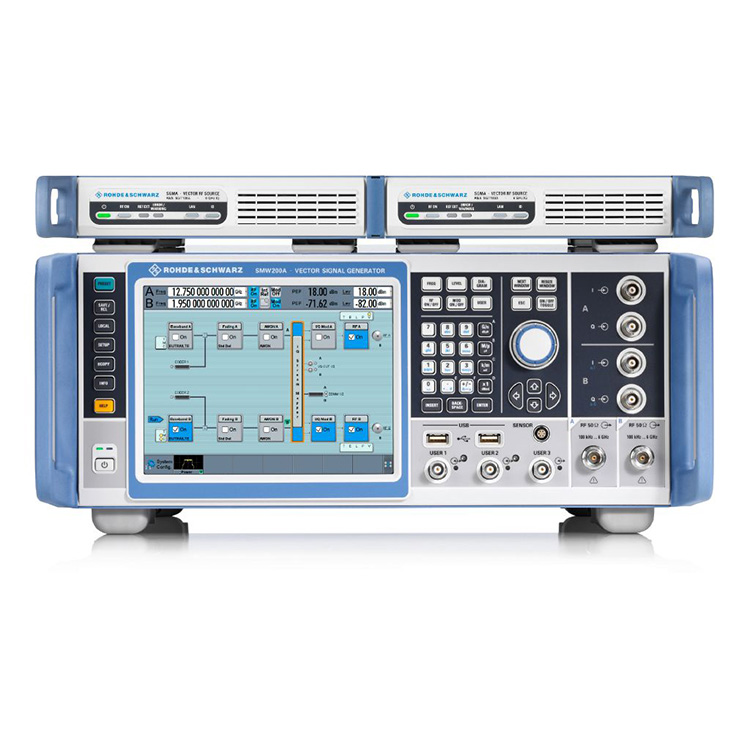

R&S®SZU100A de dois caminhos com seis módulos geradores de sinal R&S®SGT100A operados a partir do R&S®SZU100A;
A função gráfica integrada do R&S®SZU100A exibe os sinais gerados em tempo real. O usuário pode selecionar o tipo de exibição, por ex. I/Q vs. tempo, espectro de frequência, diagrama vetorial ou CCDF. O R&S®SZU100A também oferece um gravador de macro SCPI com gerador de código, que registra todas as etapas operacionais manuais para gerar um arquivo com uma sequência de comando remoto. Modelos de código integrados são fornecidos para gerar diretamente código executável para MATLAB®, CVI ou Python.
O monitoramento gráfico de sinais em tempo real é extremamente útil na geração de sinais complexos.
Padrões de comunicações sem fio
Rastreamento de envelopes em tempo real
Simulação GNSS
Simulação de radar
